ZJQ系列氣冷羅茨泵

2019/09/17

　　ZJQ系列氣冷羅茨泵通過兩個梅花型轉子，交替吸入和排出氣體形成真空，轉子的端面輪廓形狀由多種曲線組成．如擺線和圓弧，以及圓弧的包絡(luò )線，轉子和轉子之間、轉子和泵體之間都存在一定的間隙，互不接觸，平穩旋轉。被抽氣體被平穩順暢的送到排氣口排出泵外，由于采用梅花型的轉子，可以保證冷氣返流口永遠不與進氣口相通，這樣當泵在高壓差下工作時，可以將排出的氣體通過冷卻器冷卻后返回泵內冷卻泵的轉子，而不會(huì )影響抽真空的能力，電機的動力通過 V 型皮帶或聯軸器驅動真空泵。

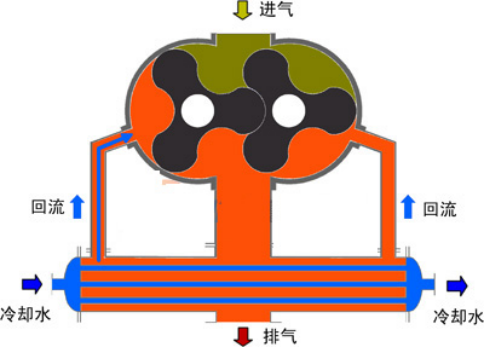

　　ZJQ系列氣冷式羅茨泵結構如圖所示，在泵腔內有兩轉子（兩葉或多葉）安裝在一對平行軸上，由傳動比為1的一對齒輪帶動作彼此反向的同步旋轉運動。在轉子之間，轉子與泵殼內壁之間，保持有一定的間隙，可以實現高轉速運行。與ZJ系列普通羅茨真空泵相比，ZJQ系列氣冷式羅茨真空泵在泵體側面適當位置設計有回流口，將冷卻的氣體導入泵腔內以冷卻轉子，使轉子溫度保持在規定的范圍內，因此ZJQ系列氣冷式羅茨真空泵可承受更高的壓差（可達90kPa）而不會(huì )發生過熱。

　　可直排大氣，無廢水排放；

　　可與前級泵串聯組成羅茨機組，節能效果顯著。與普通羅茨泵相比，因ZJQ氣冷式羅茨真空泵可高壓差工作，可適當減小前級泵從而達到節能效果。

　　適用范圍寬。因排氣側可承受高壓力，有效地解決了普通羅茨真空泵因壓差過大、前級泵真空度差而造成的過載、過熱現象；

　　可在更高的入口壓力下工作。ZJQ系列氣冷式羅茨真空泵理論上可以在入口為大氣壓力的狀況下工作；

　　電機功率不確定。ZJQ系列氣冷式羅茨真空泵需根據工藝條件計算實際工作時的最大壓差從而確定所需的電機功率。

　　ZJQ型羅茨泵（氣冷式）傳動傳遞力矩，主軸傳遞扭矩的動密封為靜密封（即無骨架油封及機械密封），實現動力零泄漏傳遞。

　　ZJQ型羅茨泵（氣冷式）無機械接觸摩擦噪音，可避免高頻振動，傳遞動力，實現羅茨真空泵的平穩運行。

　　ZJQ型羅茨泵（氣冷式） 可實現工作機械運行中的過載保護。

　　ZJQ型羅茨泵（氣冷式）與剛性聯軸相比較，起動時無沖擊，安裝、拆卸、調試、維修均較方便。

　　ZJQ型羅茨泵（氣冷式） 改轉軸動密封為隔離套靜密封，可徹底消除由于軸動密封磨損而造成的真空泄漏及潤滑漏油等老大難問題，實現長久密封。

　　ZJQ型羅茨泵（氣冷式）不需要潤滑，無介質與潤滑劑污染，凈化環境。

　　ZJQ型羅茨泵（氣冷式） 密封性能與轉軸轉速無關。

　　該泵及機組可達到各種極限真空及工作壓力，泵及機組的合理選用可參考上表，并與本廠詳細商議，在以下幾種情況中，均可采用氣冷泵及其機組。

　?、儇撦d特別大； ②抽氣時間短； ③粗真空至高真空均需大抽速； ④需要避免普通泵工作介質的場合。

　　該泵及機組可廣泛適用于真空冶煉、真空干燥、真空浸漬、真空蒸餾、真空脫氣、航空模擬試驗、氣體輸送、真空吸送及電站吸塵和其它真空作業中。
